Тахометр 2106

• Применяемость: ВАЗ 2103, 2106, 2121
• OEM: 2103-3815010, ТХ193

Ресурс двигателя внутреннего сгорания зависит от правильной эксплуатации и своевременном обслуживании. Чтобы соблюсти второй пункт, достаточно следовать рекомендациям в инструкции по эксплуатации, то выполнение первого условия постностью зависит от водителя. Одним из важных показателей правильной эксплуатации ДВС – соблюдение оптимальных оборотов коленчатого вала. Чтобы отслеживать и контролировать обороты двигателя на автомобилях ВАЗ 2103-06 и 2121/021 применяется специальный прибор – тахометр ТХ193.

Технические характеристики и основные показатели ТХ193

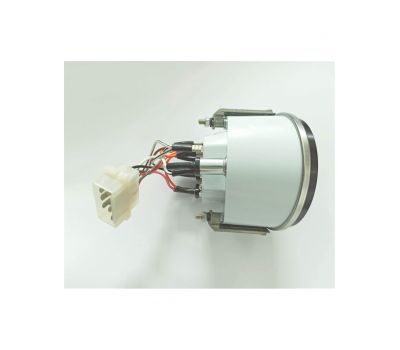

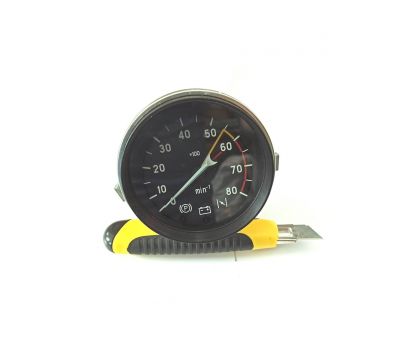

Тахометр типа 2103-3815010-01 устанавливается в стандартном щитке приборов. Контрольный прибор изготовлен в пластмассовом корпусе, спереди которого расположена шкала с разлинованными показателями оборотов. Цветными линиями отмечены зоны предельно допустимых (5500-6000) и опасных (свыше 6000) значений. Первые выделены желтым, вторые красным цветом. Основные технические параметры:

• шкала показаний: 0÷8000 об/мин;
• измеряемый диапазон: 1000÷8000 об/мин;
• напряжения питания: 12 вольт;
• посадочный диаметр: 100 мм.

Показания оборотов в текущий момент времени отображаются с помощью стрелки вольтметра. В нижней части табло расположены дополнительные контрольные указатели. Для комфортного считывания показаний в темное время суток, шкала тахометра подсвечивается специальной лампой типа АМН 12-3.

Принцип работы тахометра

Показания оборотов двигателя фиксируются прибором (арт. ТХ193-3813000) при помощи измерения частоты импульсов в системе зажигания. Поскольку в 4-х цилиндровом 4-х тактовом моторе контакты прерывателя производят 4 движения за один оборот валика, что соответствует двум оборотом коленчатого вала. Образованные, в момент размыкания контактов, электрические импульсы фиксируются тахометром, и посредствам стрелки отображаются на табло. Следовательно, чем выше обороты, тем чаще образуются импульсы.

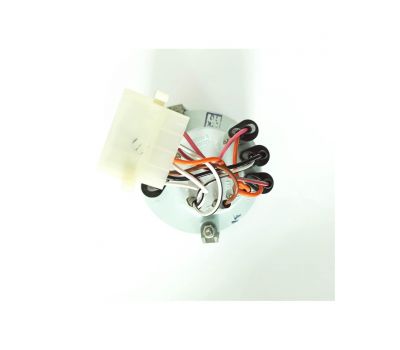

Ориентируясь на показания тахометра можно производить регулировку оборот холостого хода, выбирать соответствующею для данного скоростного режима передачу, что способствует экономии топлива и повешении ресурса двигателя. В комплект с прибором ТХ193 прилагается соединительный разъем с проводами.
